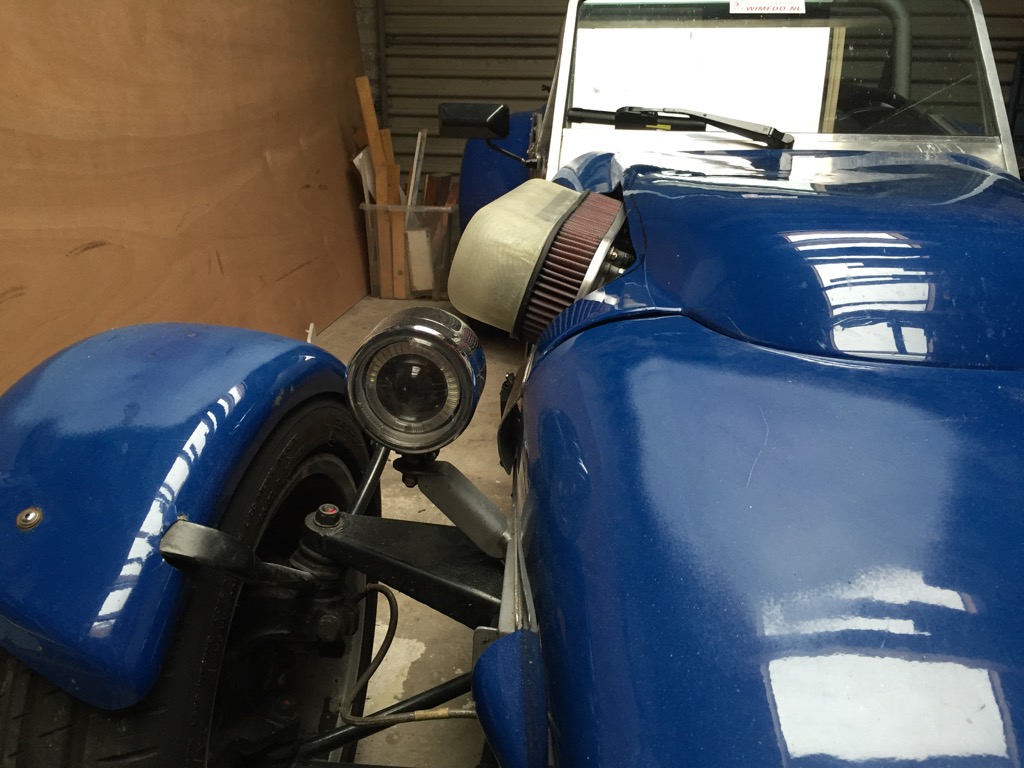

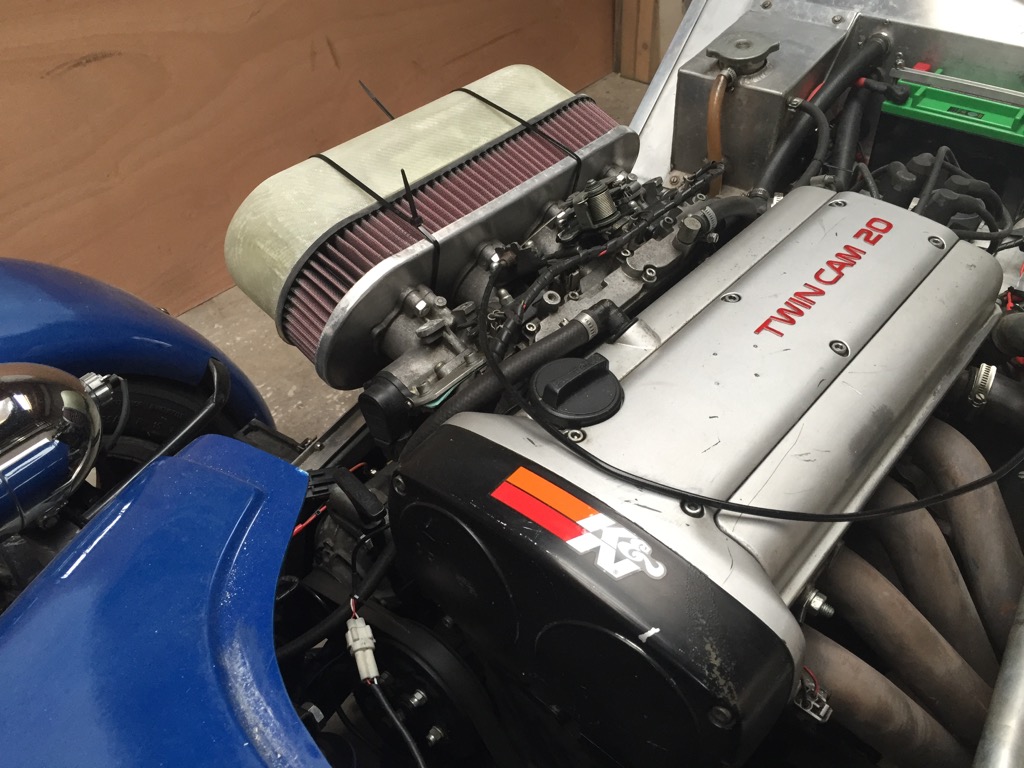

Over de mooie lange inlaatkelken van de 4AGE zat eerst een Pipercross filter maar die 1) zijn niet zo heel mooi als ze ver uitsteken en 2) ze halen qua levensduur het jaar nog niet. Daar moest een mooiere oplossing voor komen, iets met een K&N filter en een bak over de inlaatkelken. Deze oplossing houdt het stuk dat buiten de motorkap uitsteekt zo compact mogelijk. Nadeel is dat het filter deels warme lucht van onder de motorkap aanzuigt, maar dat wordt later oplost. Het voordeel is dat dit er veel netter uit kan gaan zien, zodra de motorkap verder is afgewerkt. Het K&N filter is er eentje van een Datsun 240Z, nummer E-2910.

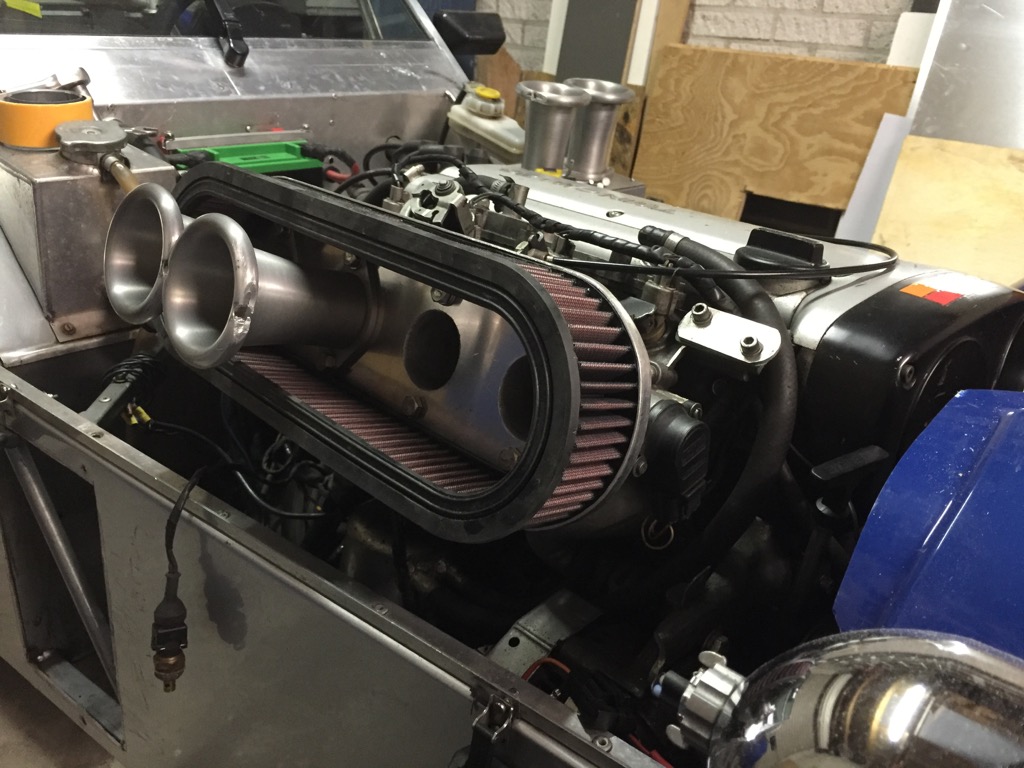

Op de foto hieronder heb ik een backplate op maat gemaakt voor de kelken en het filter. De kelken hebben wat beschadigingen aan de zijkant van de montage van het vorige filter, dat is inmiddels met 2K Bison lijm wat dicht gesmeerd.

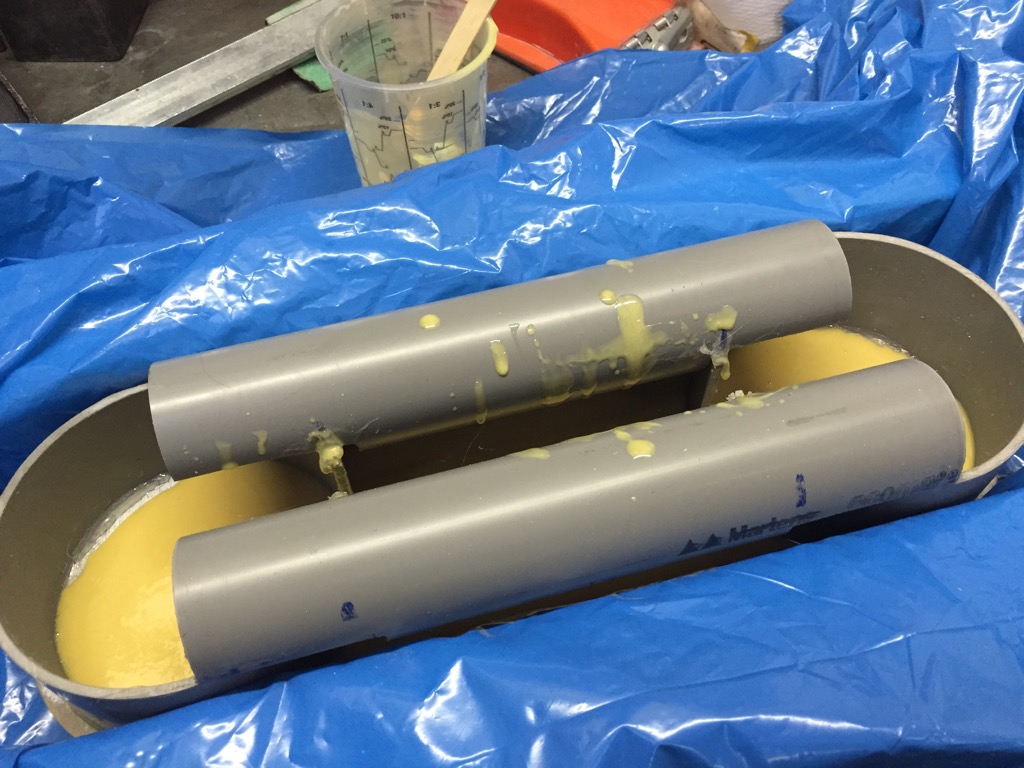

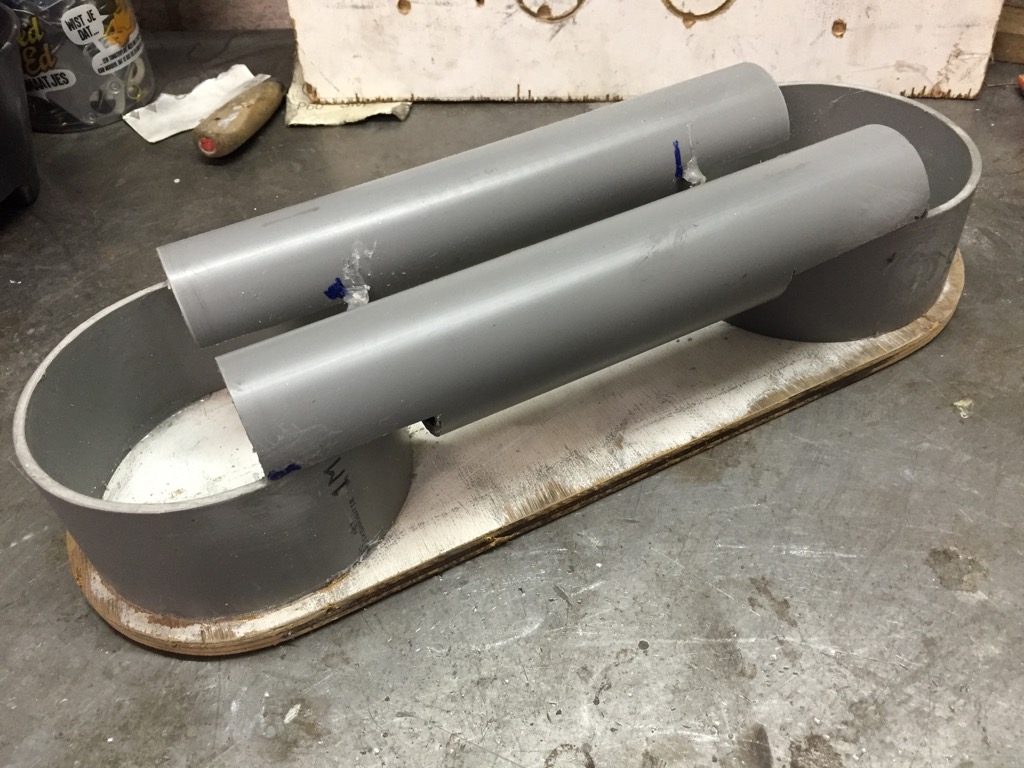

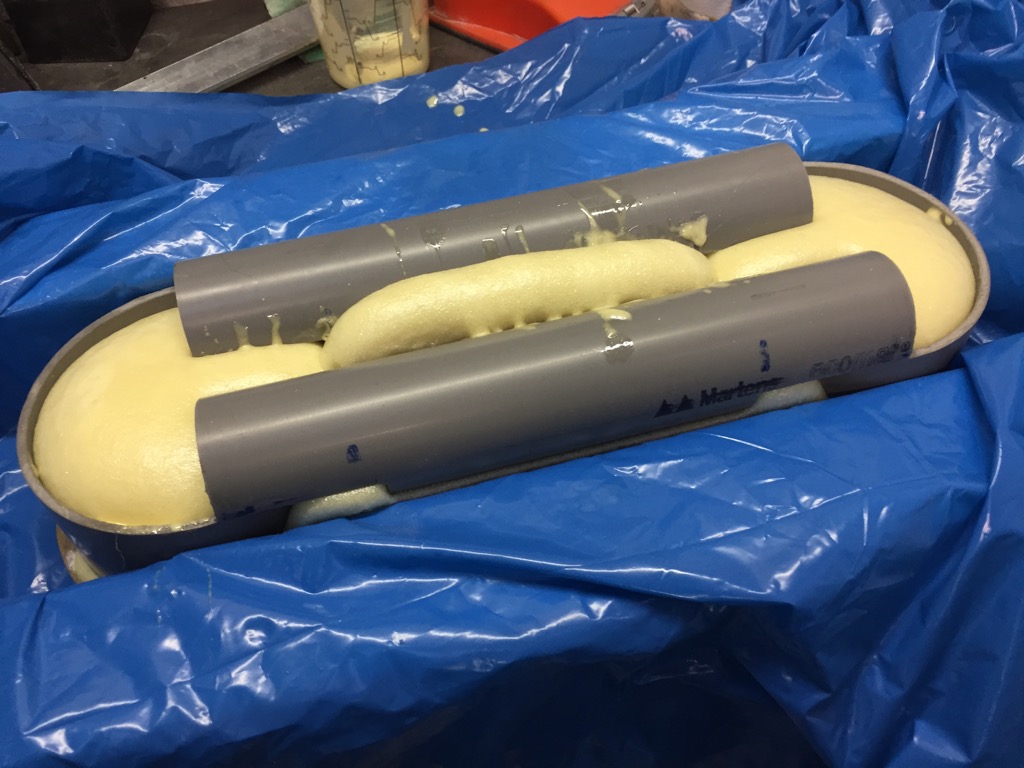

Voor de airbox heb ik eerst een plankje gemaakt (dezelfde als waarover de aluminium backplate is geklopt) en daarna met PVC buizen de grote lijnen uitgezet. Dat geheel is vervolgens gevuld met 2K purschuim.





Geplaatst:

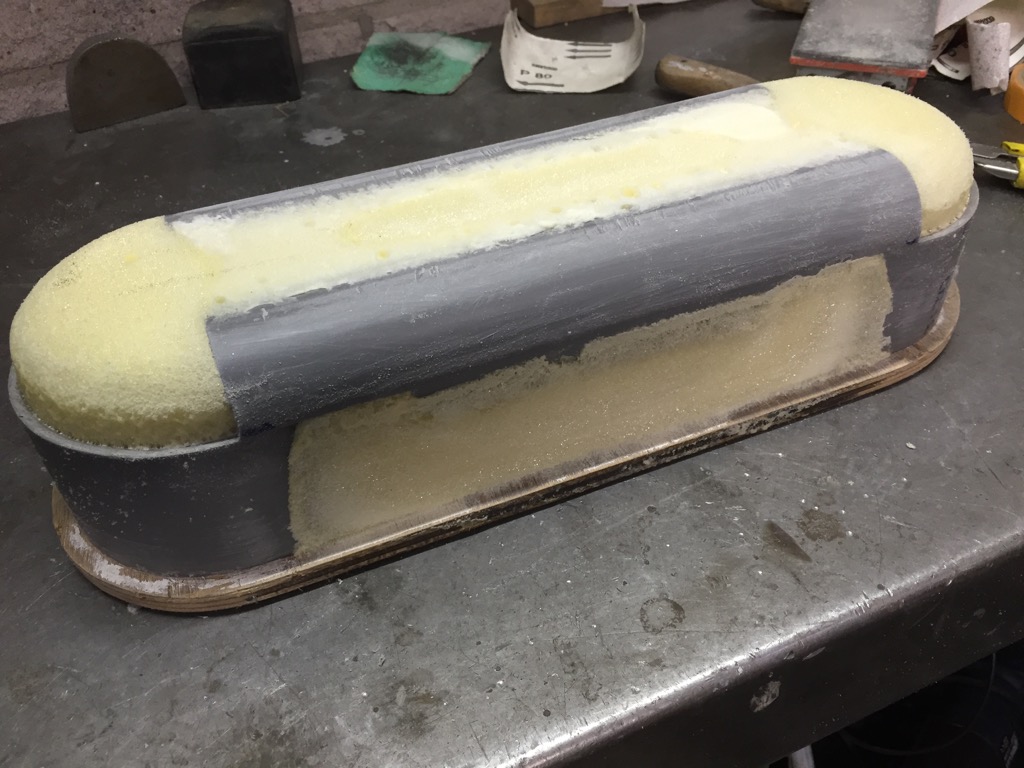

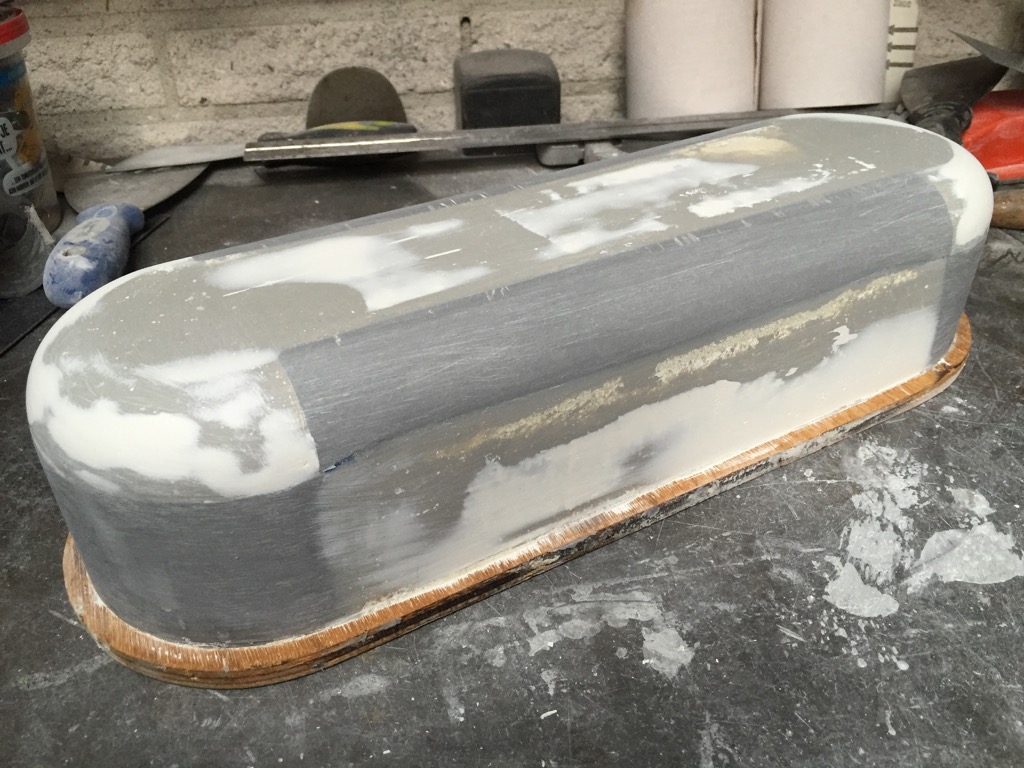

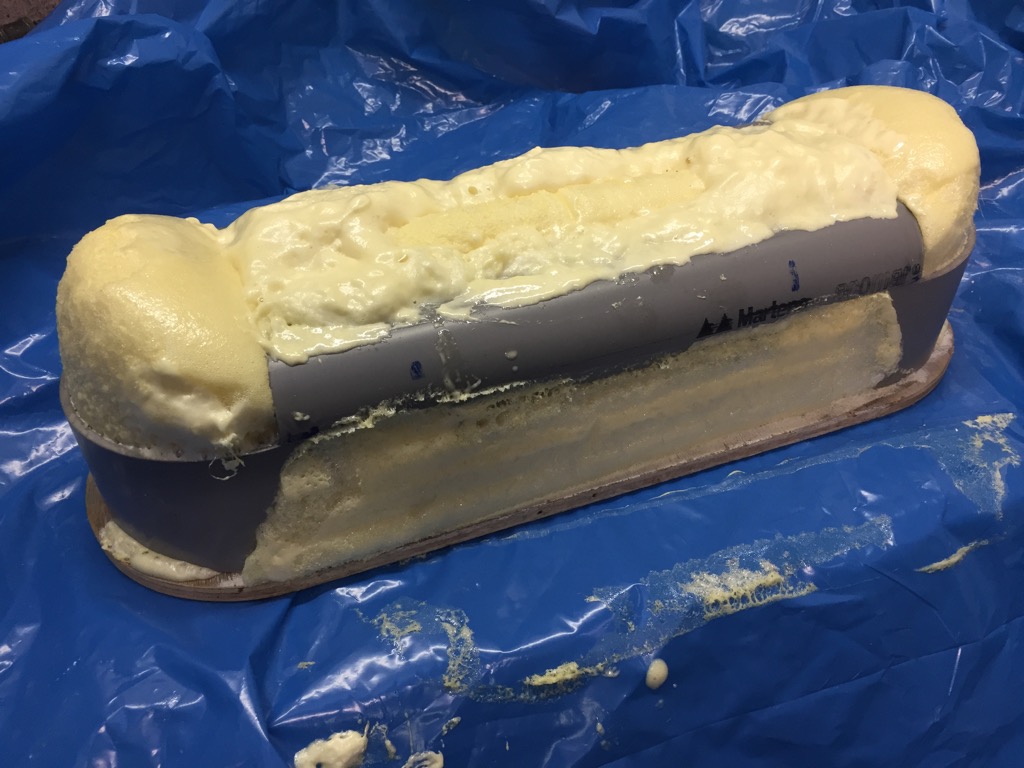

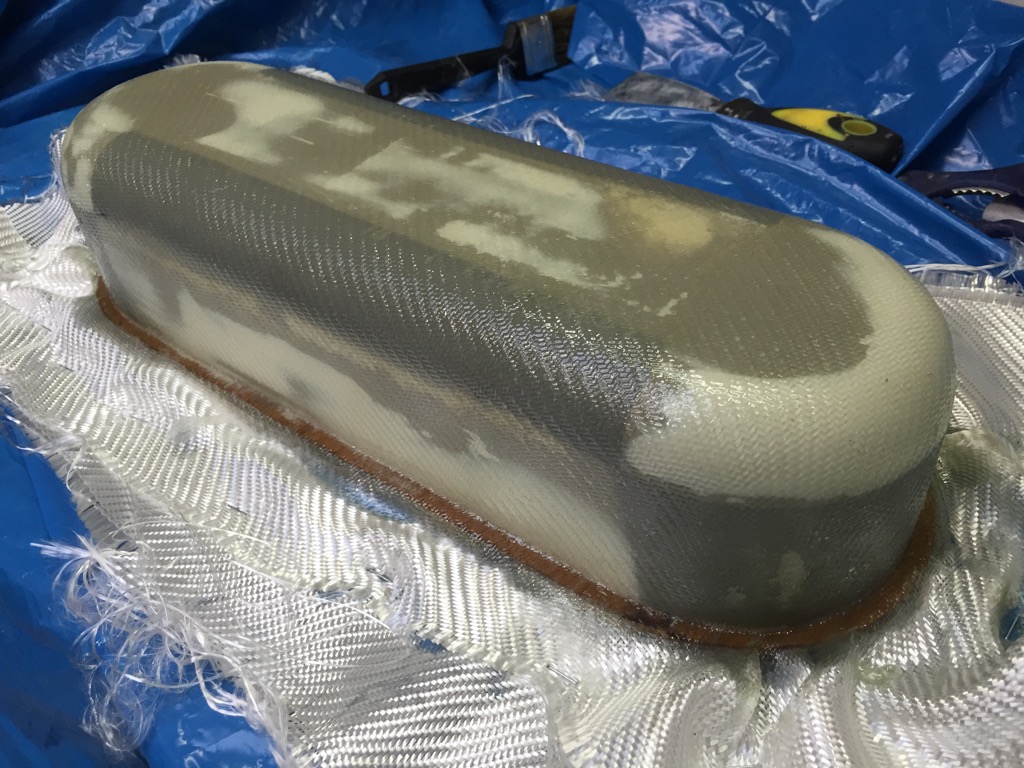

Vervolgens het overtollige schuim weggesneden en een flink aantal keer plamuur aangebracht en dat weer vlak geschuurd. Vervolgens wat wax en drie matten glasvezel met polyester aangebracht. Het bleek lastig de matten onderaan, rondom het plakje, strak tegen de mal aan te houden. In een beetje haastige actie heb ik de glasvezelmatten aan een plank onder de vuilniszak vastgeniet.




Geplaatst:

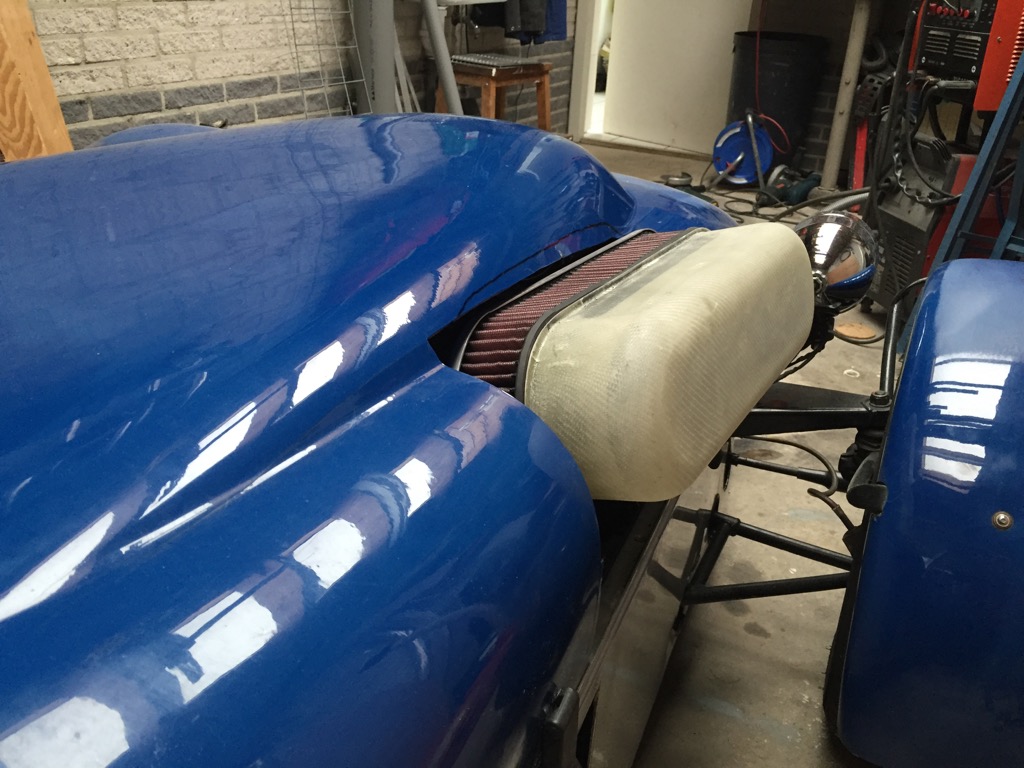

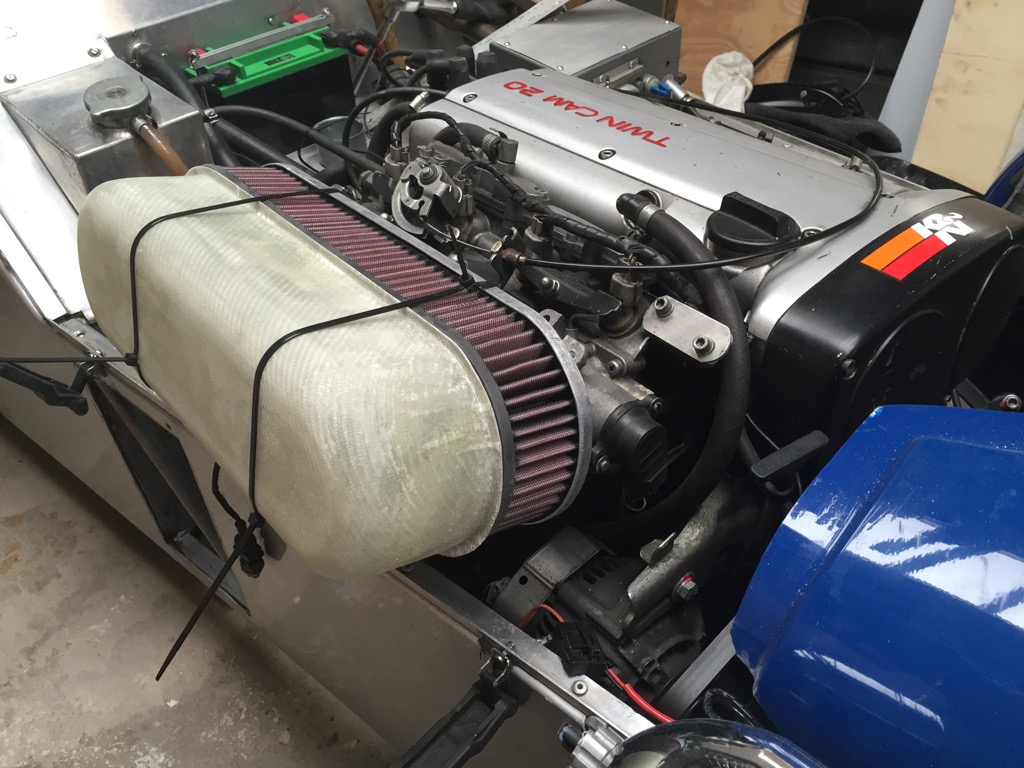

Zie hier het resultaat. Eerst nog met wat tie-wraps, daarna met twee aluminum strips verlijmd in de airbox en deze met RVS bouten aan de backplate vastgeschroefd.

De motorkap moet nog zo ver worden 'uitgebouwd' zodat je het luchtfilter zelf niet meer kunt zien zitten. De airbox krijgt nog een laagje zwarte DD verf of, als het erg fancy mag worden, een laag carbon.





Geplaatst:

Ja! Om eerlijk te zijn de vorige Wimedo al, maar ik loop wat achter met het verwerken van de foto's. :) Er zijn nog meer aanpassingen, hopelijk daar ook snel foto's van.

Geplaatst:

ik wil ook nog wat aanpassen maar denk dat ik er zaterdag ochtend pas tijd voor heb.

Geplaatst:
2 minuten geleden zei Menno Groenendaal:

ik wil ook nog wat aanpassen maar denk dat ik er zaterdag ochtend pas tijd voor heb.

Dan zou ik het niet al te wild aanpakken. Misschien een "No fear" sticker voor wat extra vermogen?

Geplaatst:

Afgelopen weekend ben ik bezig geweest met het ombouwen van een kabel-bediende koppeling naar een hydraulische. Voor het bedienen van de kabel moet het koppelingspedaal boven het draaipunt aan de kabel trekken. Dit is omgebouwd naar een push op een hoofdremcilinder, onder het draaipunt van het pedaal. Hierdoor ontstaat er ruimte voor een balansbar op het rempedaal, de primaire reden voor deze verbouwing.


Geplaatst:

De meest eenvoudige oplossing was het plaatsen van de hoofdremcilinder op het bulkhead net onder het chassisnummer. Nadeel van deze oplossing is dat de overbrengingsverhouding flink wat hoger wordt. Van voorheen ongeveer 3,5 cm tussen het draaipunt en de bevestiging van de kabel naar ongeveer 6,5 cm voor de HRC. Een beetje tegen beter weten in hoopte ik dat dit wel zou gaan werken. Met de hydraulische oplossing heb je wat minder wrijvingsweerstand en de hulpcilinder heeft een wat grotere diameter dan de HRC. Helaas... De kracht die benodigd was om de koppeling te bedienen was aanzienlijk groter (grote kans op vermoeiing van je linker been) en het aangrijpingsmoment te abrupt en moeilijk te doseren.

Zie hieronder deze, tijdelijke, oplossing.


Geplaatst:

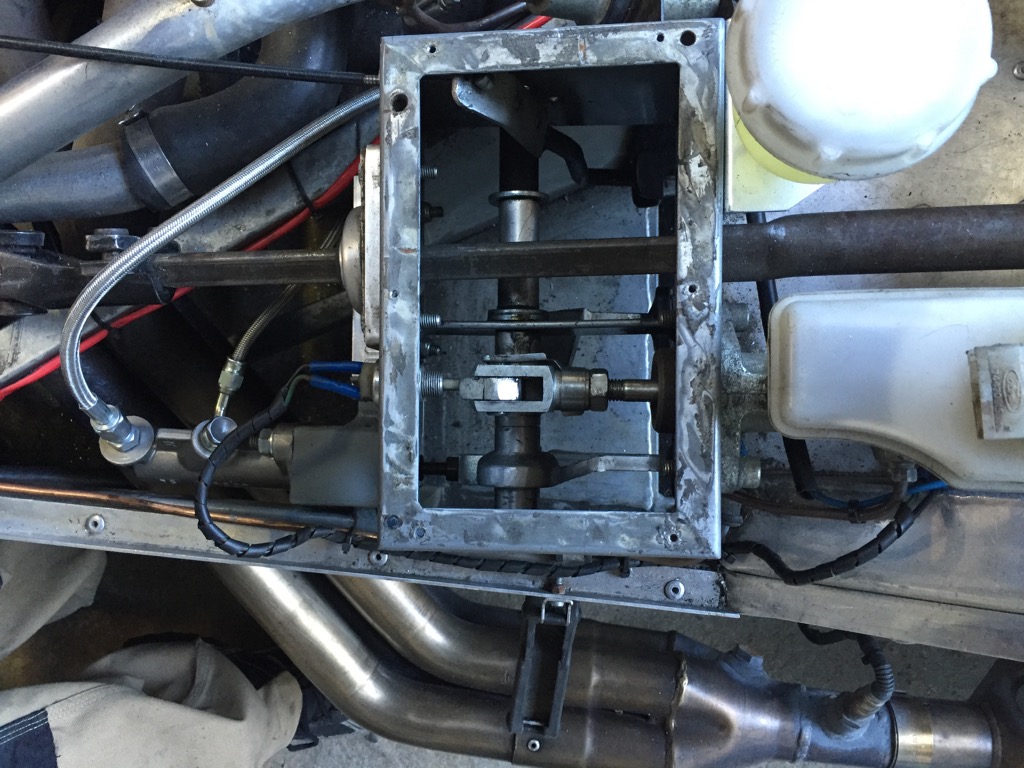

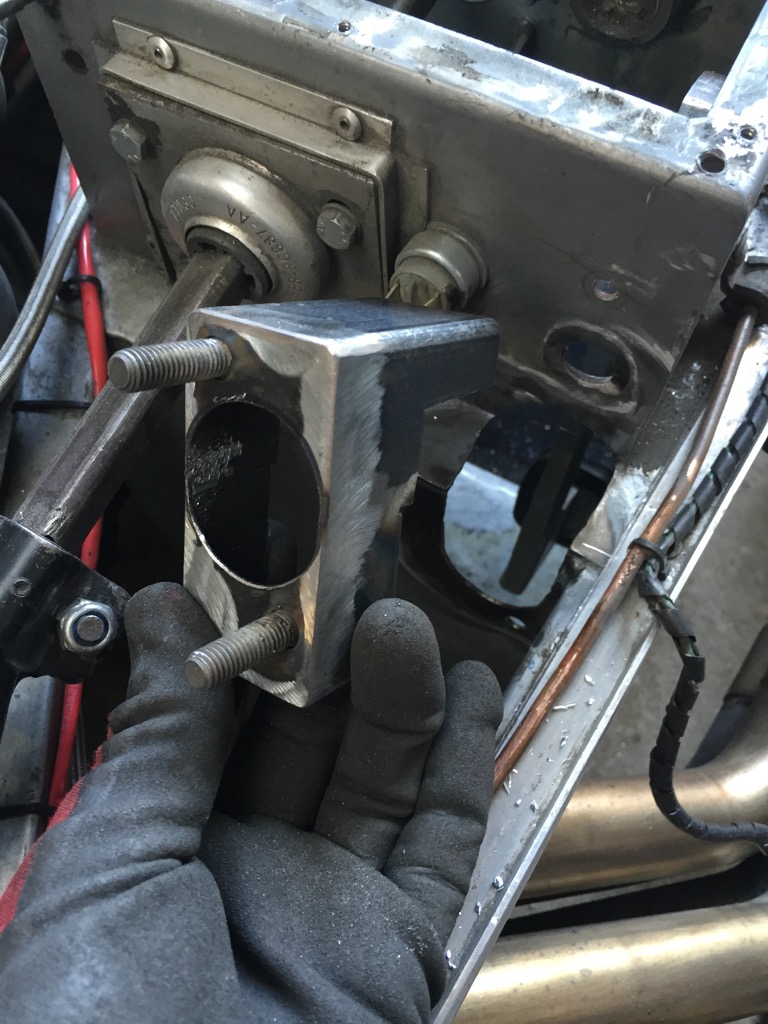

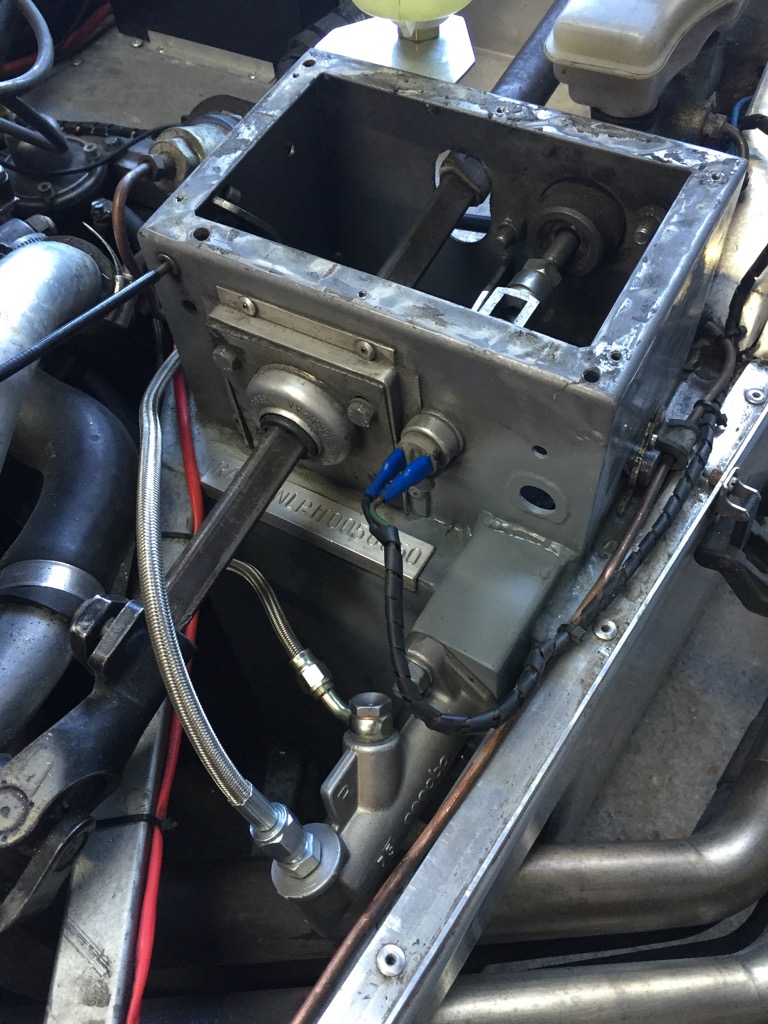

Dus opnieuw de plasmasnijder erbij gepakt en enkele uren meten, slijpen en lassen later dit mooie bakje gemaakt. De HRC kan hiermee een stuk hoger op het schutbord en ik heb, na wat testen op verschillende overbrengingsverhoudingen, gekozen voor 4,5cm onder het draaipunt. Dat werkt heel mooi. Het pedaal heeft een lange slag met een mooi doseerbare aangrijping en voor mijn gevoel een lichter werkende koppeling dan met de kabel.

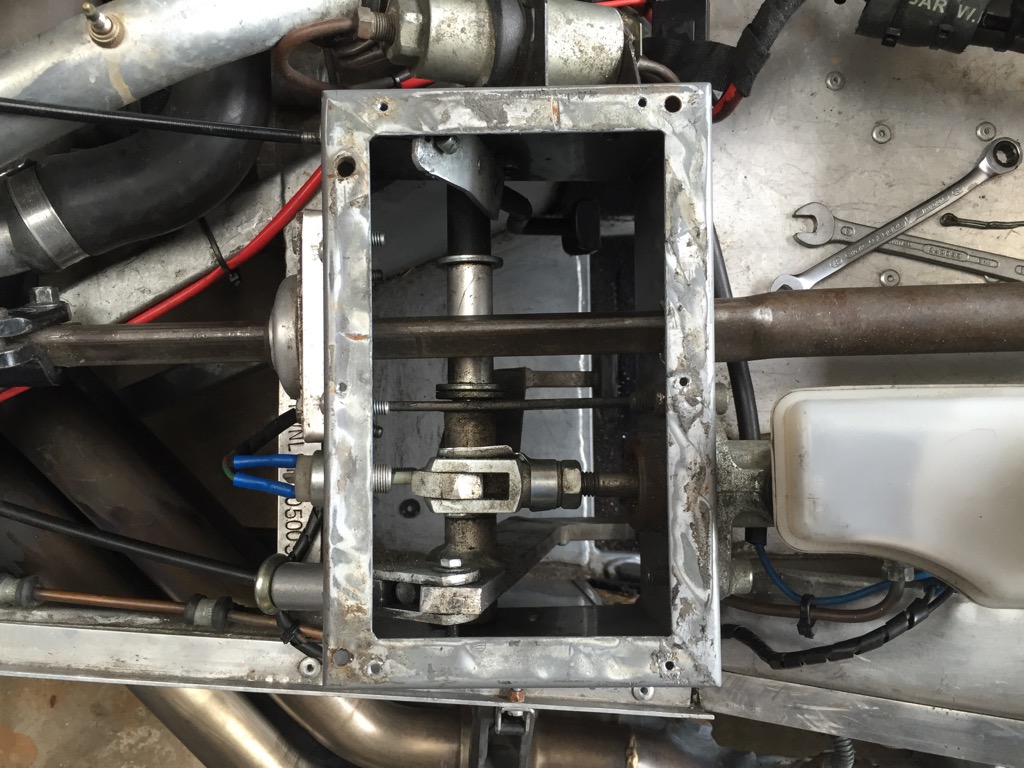

Van boven ziet het er dan zo uit, met mooi veel ruimte naast het rempedaal. Een kleine tegenvaller is nog wel dat de pedalen van aluminium blijken te zijn. Op zich heel mooi, maar op deze manier kan ik er geen ijzeren balansbar op lassen. Dus in de nabije toekomst komt er ook nog een nieuw rempedaal.

Maar eerst een nieuwe stuurkolom die aan de andere kant van het rempedaal wat ruimte gaat maken voor de balanskabel (bediening vanuit de cockpit).




Geplaatst:

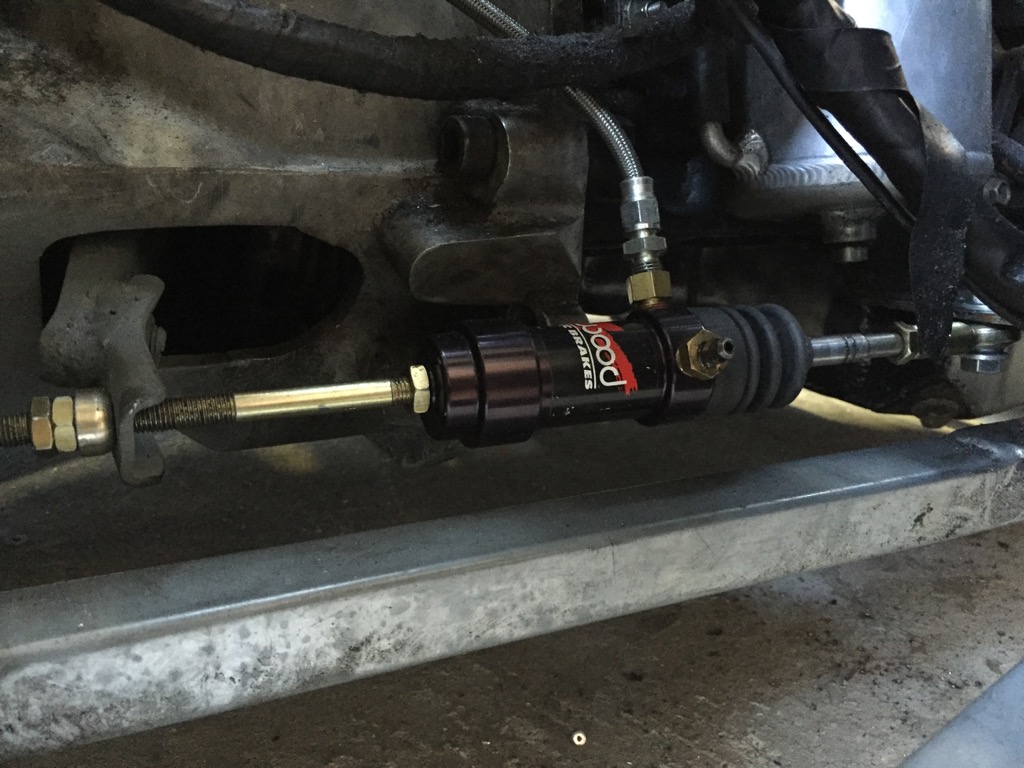

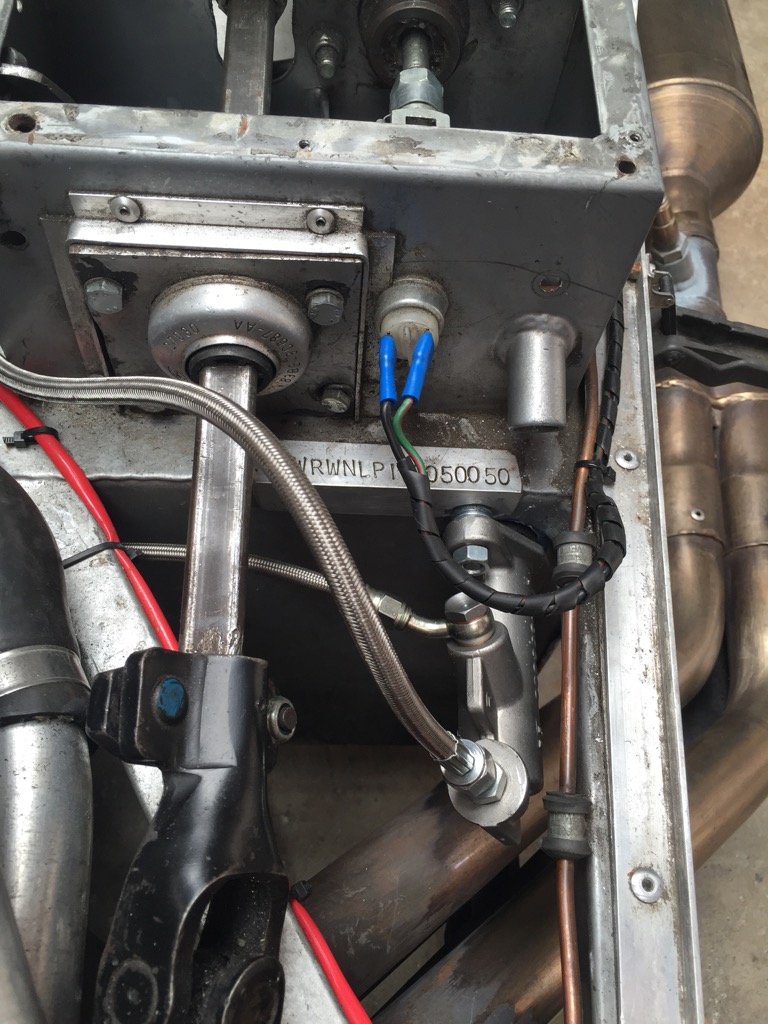

Aan de andere kant van de auto is een Wilwood koppelingscilinder geplaatst. Om daar ruimte voor te maken heb ik de koppelingsvork een paar centimeter verlengd. Het alternatief was om wat van het bellhouse af te slijpen, maar daar had ik een slecht gevoel bij. Aan het andere uiteinde zit koppelingscilinder vast aan de motorsteun.


Geplaatst:
2 uur geleden zei Thimo Jansen:

Dan zou ik het niet al te wild aanpakken. Misschien een "No fear" sticker voor wat extra vermogen?

Haha die heb ik er net afgehaald en toen ging die harder.

Ik moet toch iets bedenken om die reeks van derde plaatsen te doorbreken. Ik zit te denken aan iets andere uitlijning.

Geplaatst:
34 minuten geleden zei Menno Groenendaal:

Ik moet toch iets bedenken om die reeks van derde plaatsen te doorbreken. Ik zit te denken aan iets andere uitlijning.

Mag ik een bootanker adviseren? Neem ik de 3de plek van je over. :D

Geplaatst:

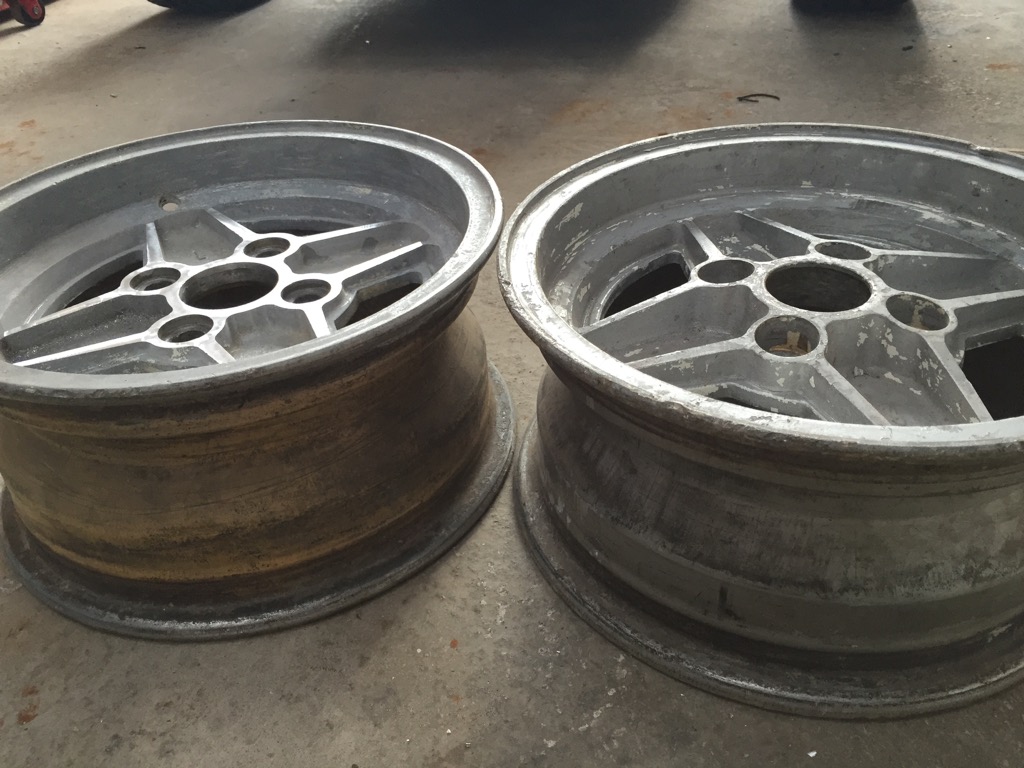

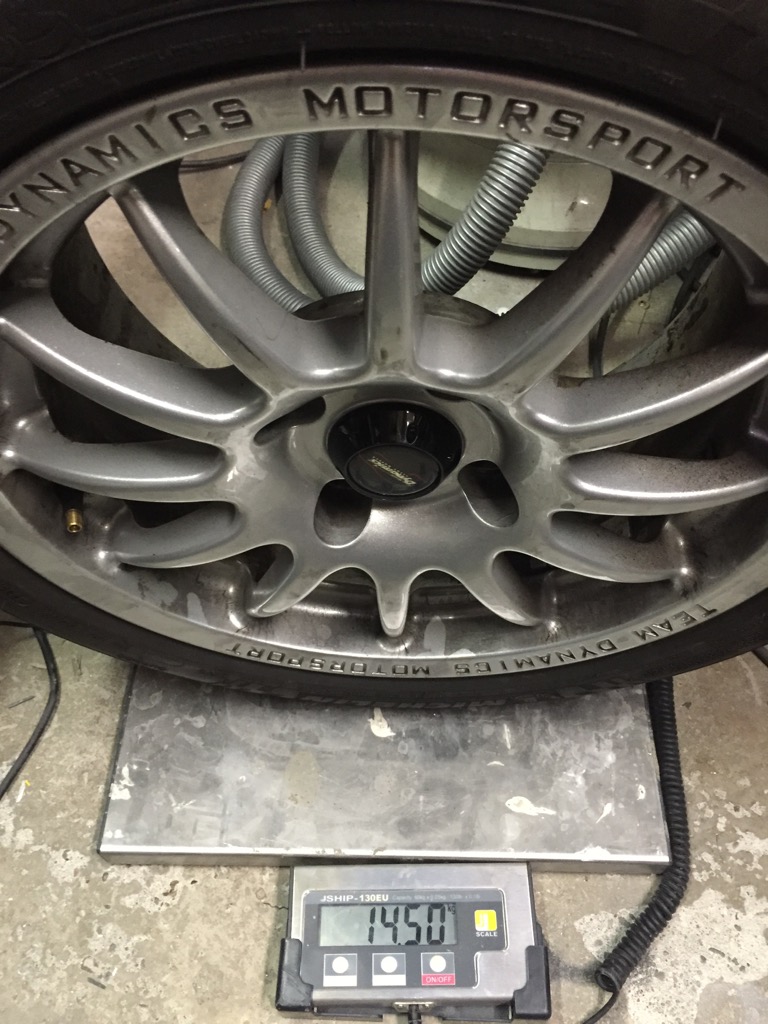

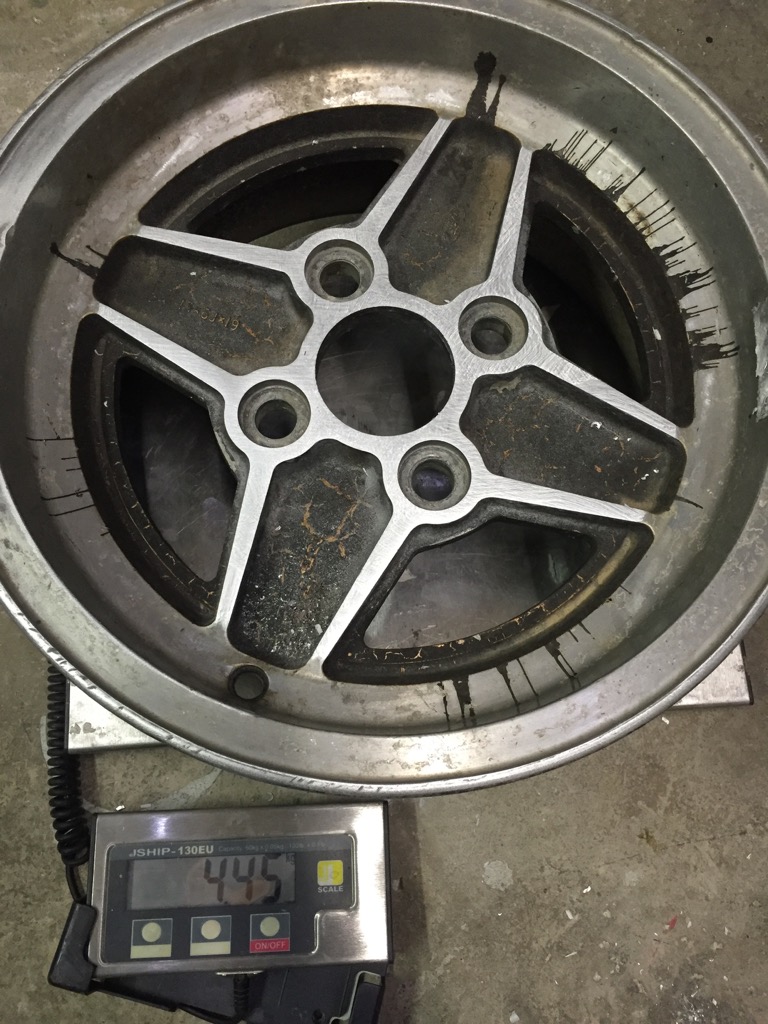

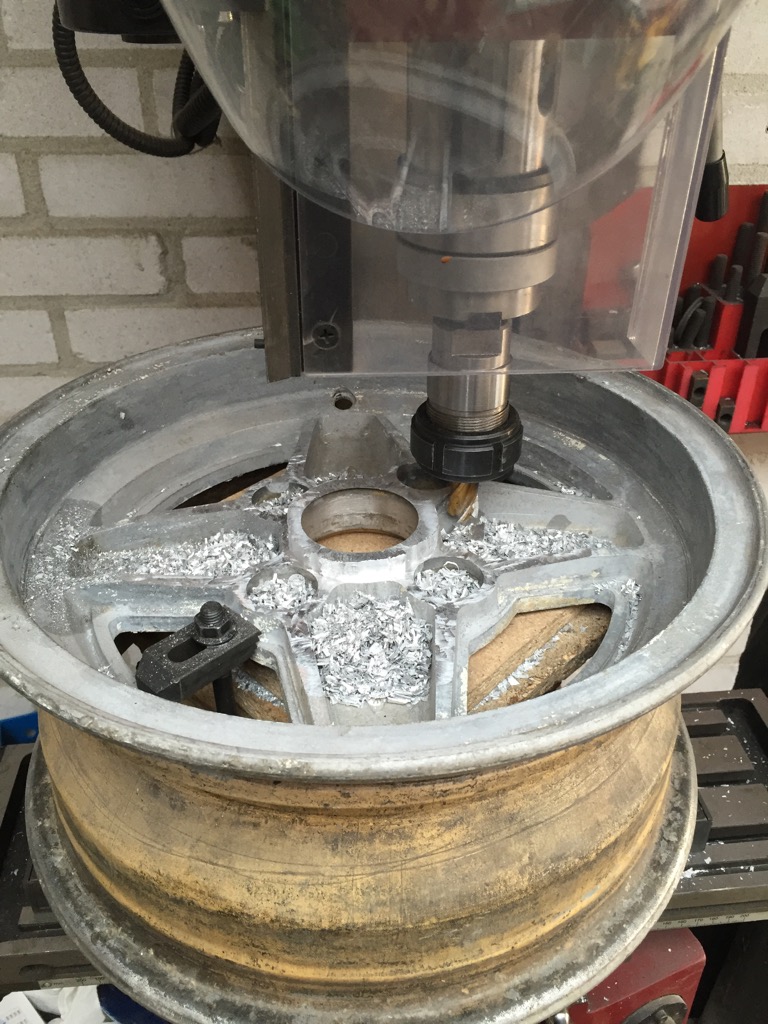

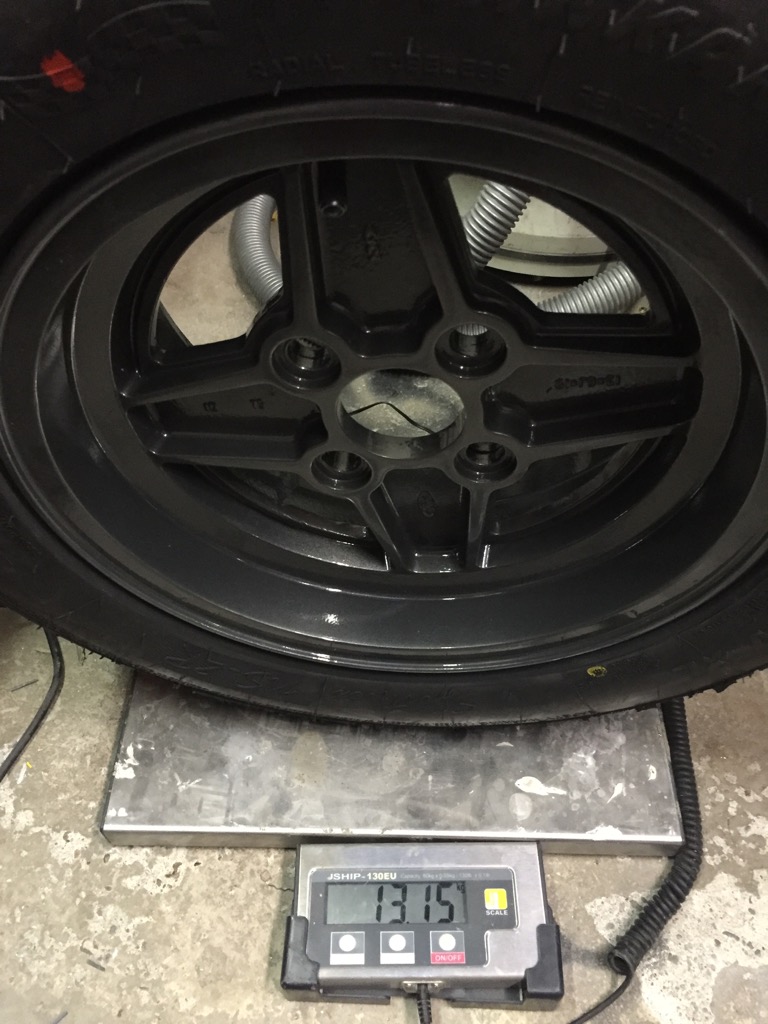

Op weg naar wat meer grip bij de Wimedo heb ik een set 13x6J Escort velgen aangeschaft. Die moeten qua breedte goed passen bij 185/60/13 semi-slicks. Een nadeel van die velgen is dat ze optisch wat oubollig ogen door de bolling in het hart. De eerste stap was het wegfrezen van die bolling, zodat een mooi vlak hart overblijft. Scheelt ook weer wat gewicht, de lichtste velg (set van 4 bleek uit 3 verschillende soorten te bestaan) weegt daarmee slechts 4,5 kg.




Geplaatst:

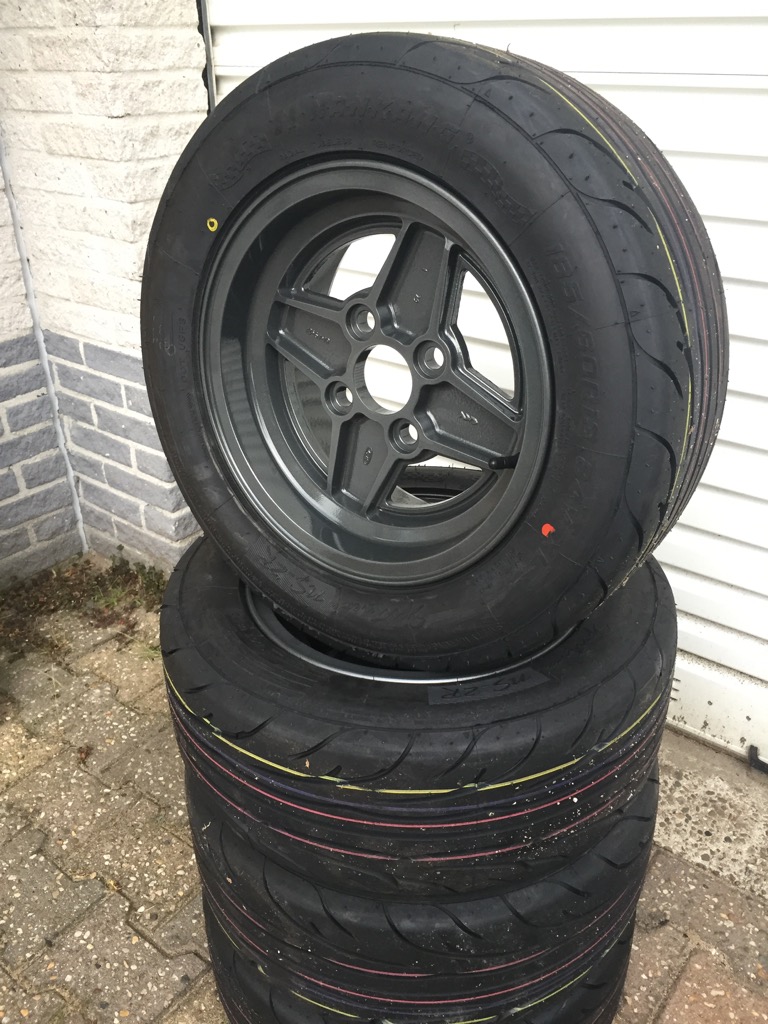

De volgende stap was poedercoaten en vervolgens monteren van de banden, Nankang NS-2R, 185/60/13 in 120 track compound. De keuze voor de zachte compound is een beetje een gok.

De banden zelf zijn vrij zwaar, daardoor valt de winst in gewicht wat tegen, maar toch nog rond de 1,2 kg per hoek.




Geplaatst:

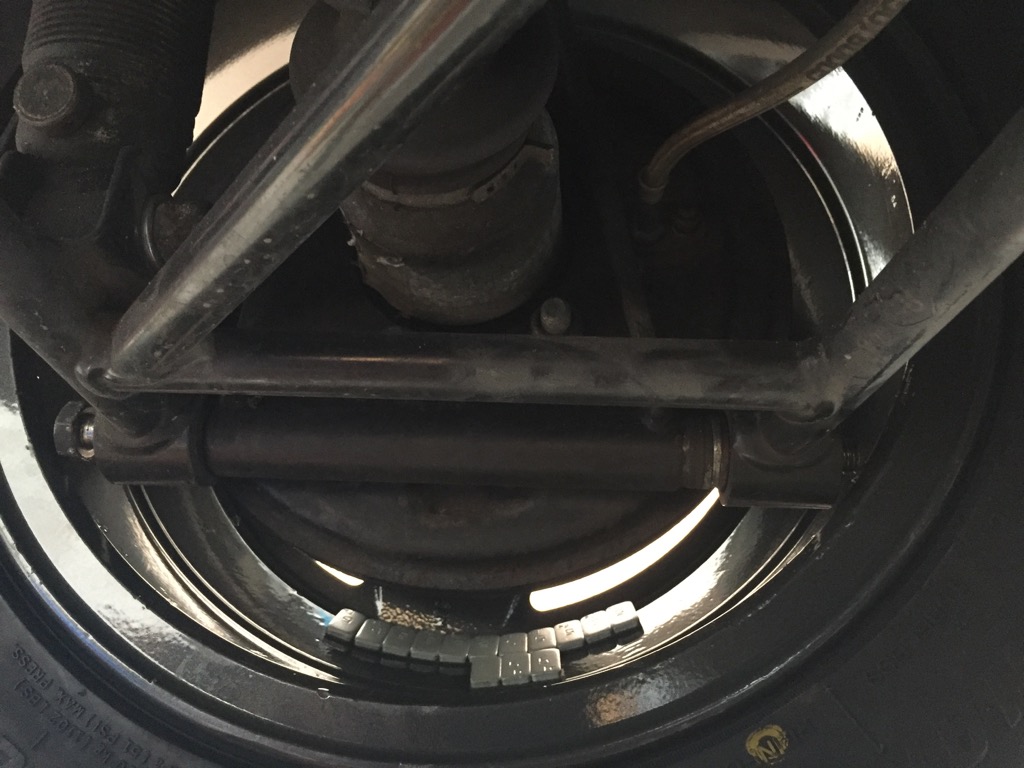

13" velgen passen niet zomaar onder een IRS Striker, de onderste draagarm is te breed. Op de foto zie je dat er links genoeg ruimte is (los van de bout), maar rechts niet. Tussen de het rubber van de ophanging en de 'upright' zitten een stuk of 6 dikke ringen. Het idee was om die ringen achterwege te laten en het rechter (voor de kijker) ophangingspunt wat meer naar links te verplaatsen.

Overigens ging het bij het bovenste bevestigingspunt net goed. Maar bredere velgen in dezelfde offset (19mm) zouden al niet meer passen.


Geplaatst:

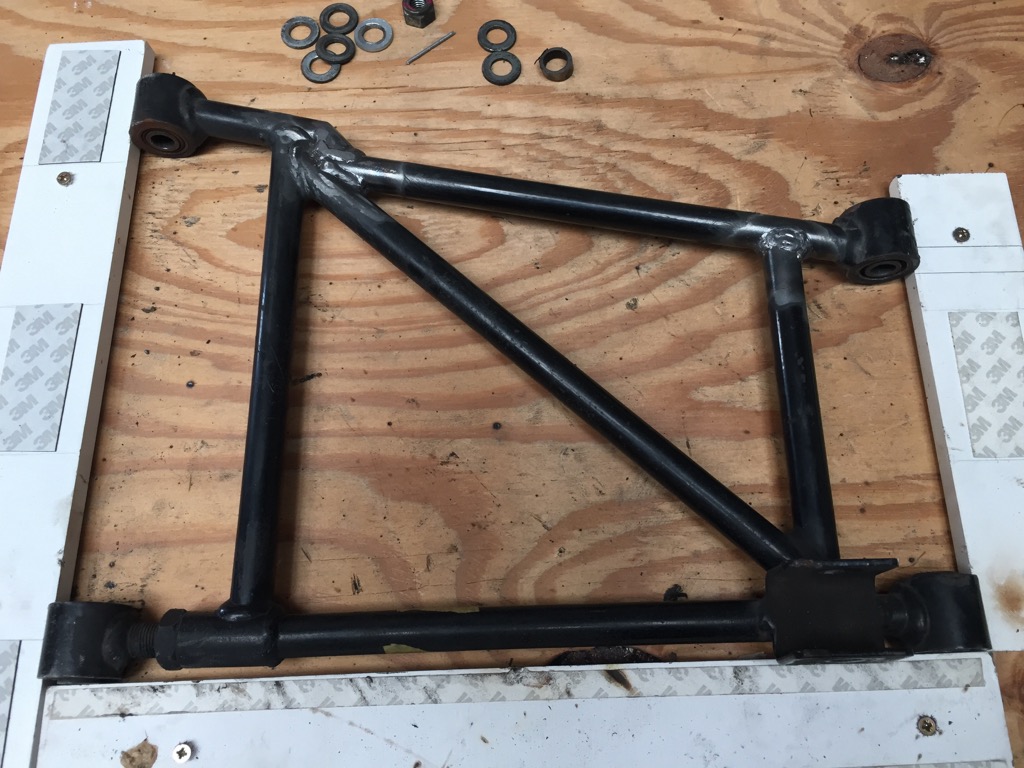

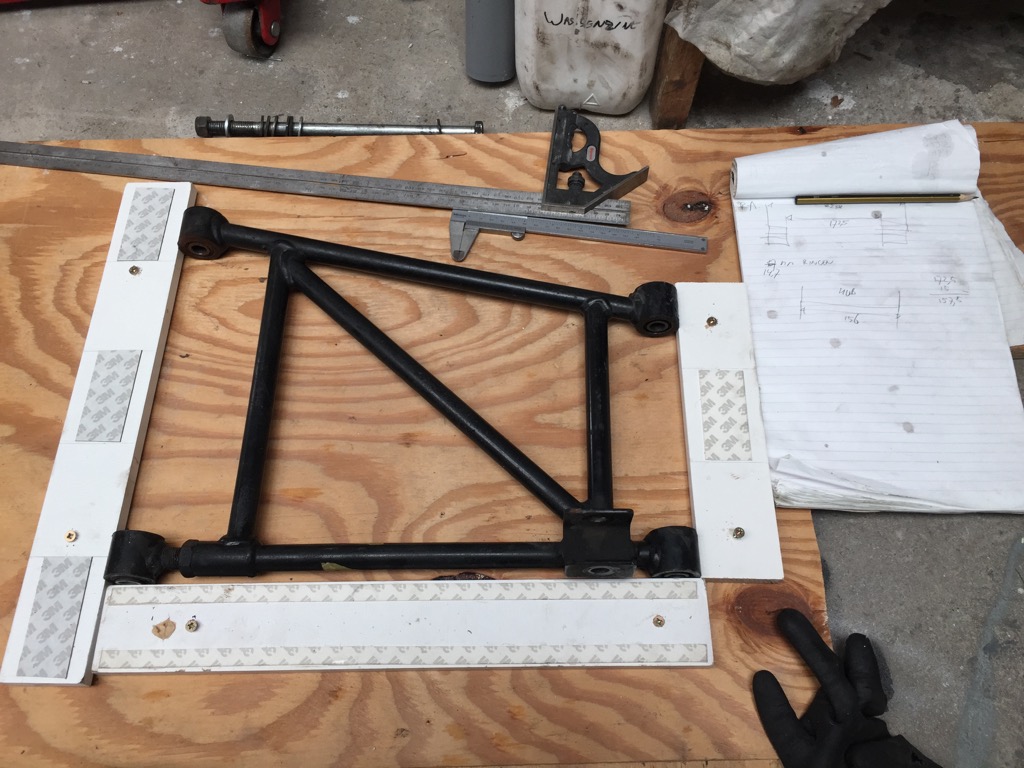

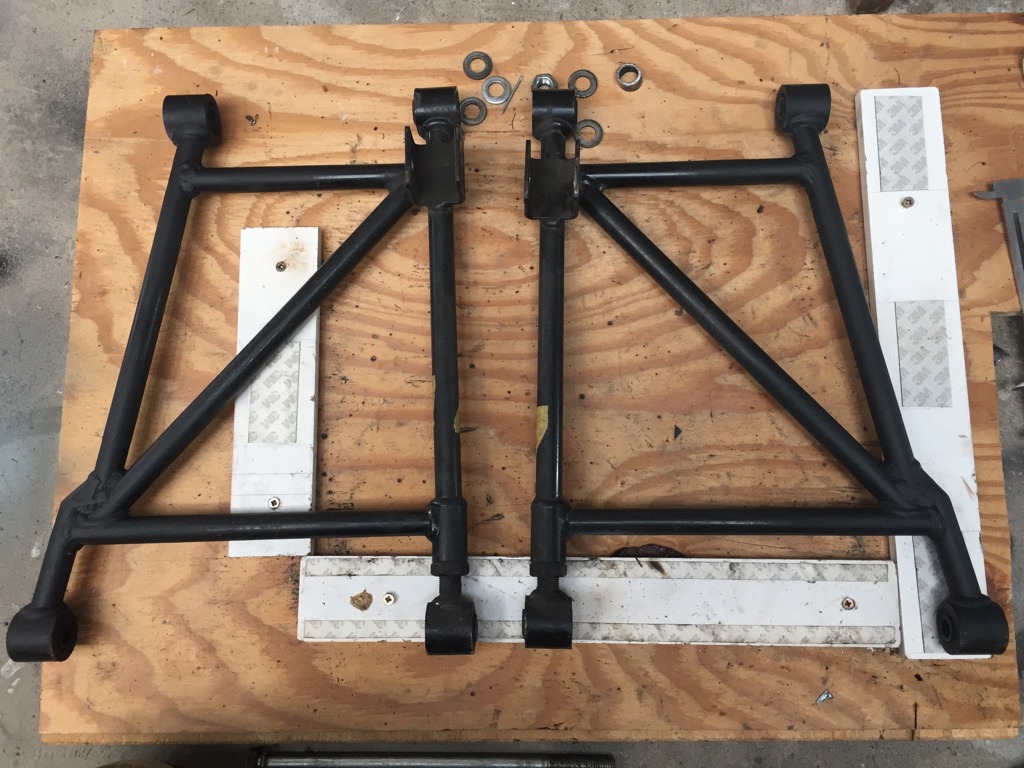

De eerste foto laat de originele draagarm zien, in een professioneel gemaakte mal (ahum). Daarna de iets naar binnen verplaatste voorste deel van de arm en als laatste het resultaat.




Geplaatst:

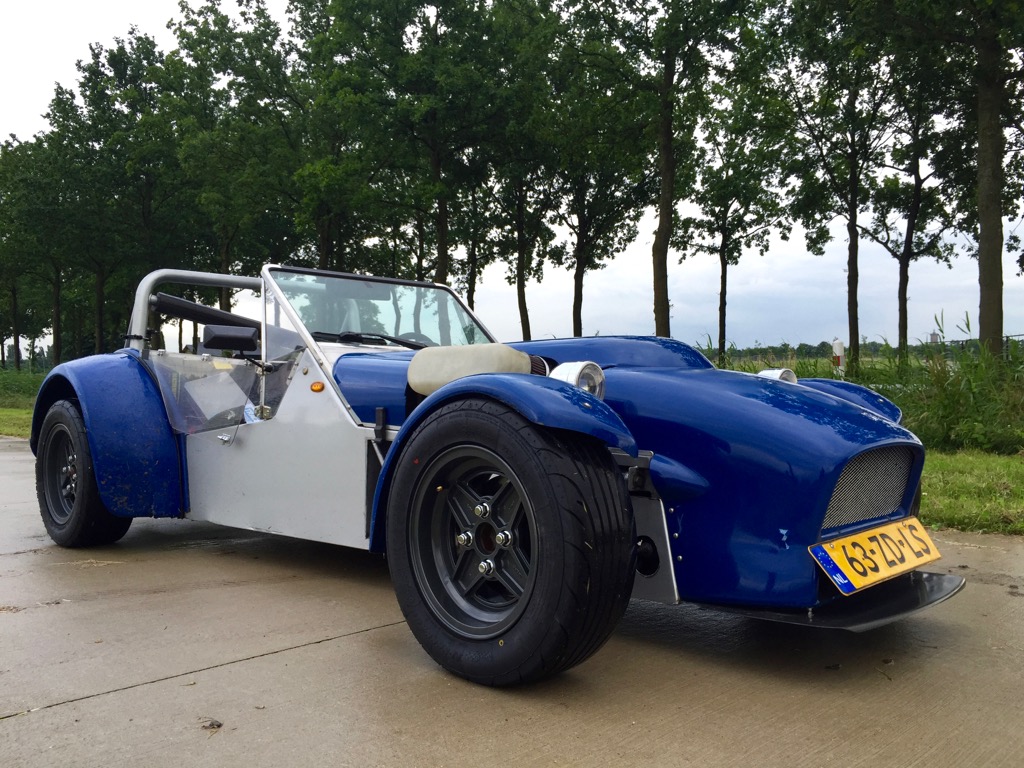

Met uiteindelijk als resultaat een Striker op hele gave 13" Escort velgen.

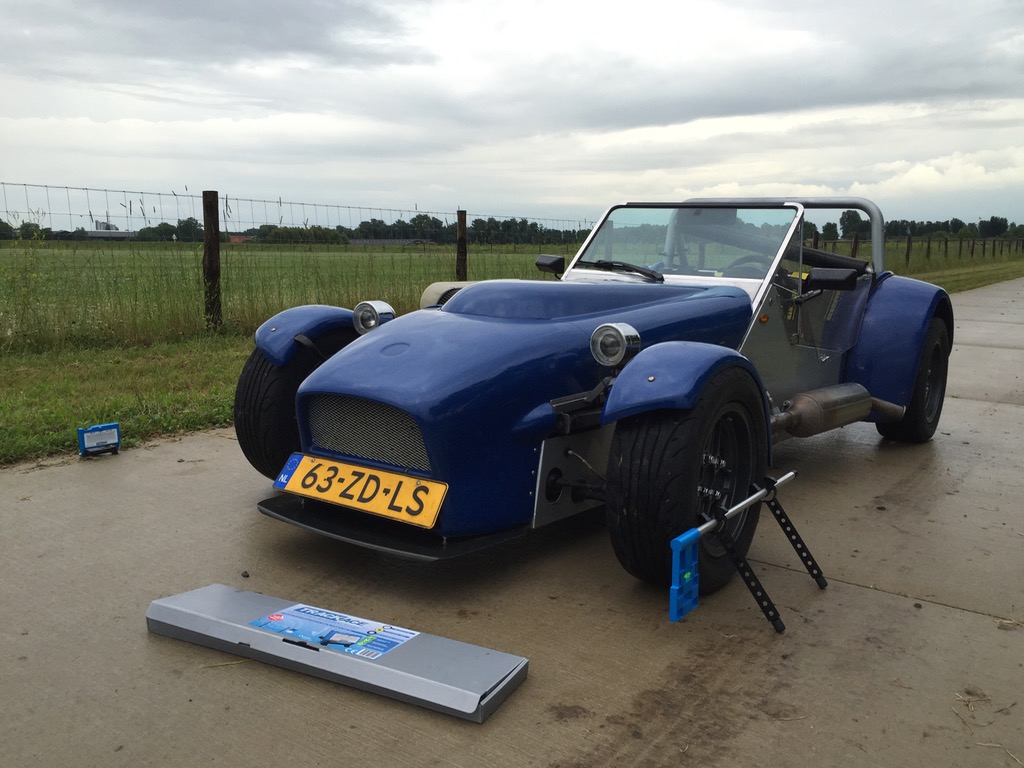

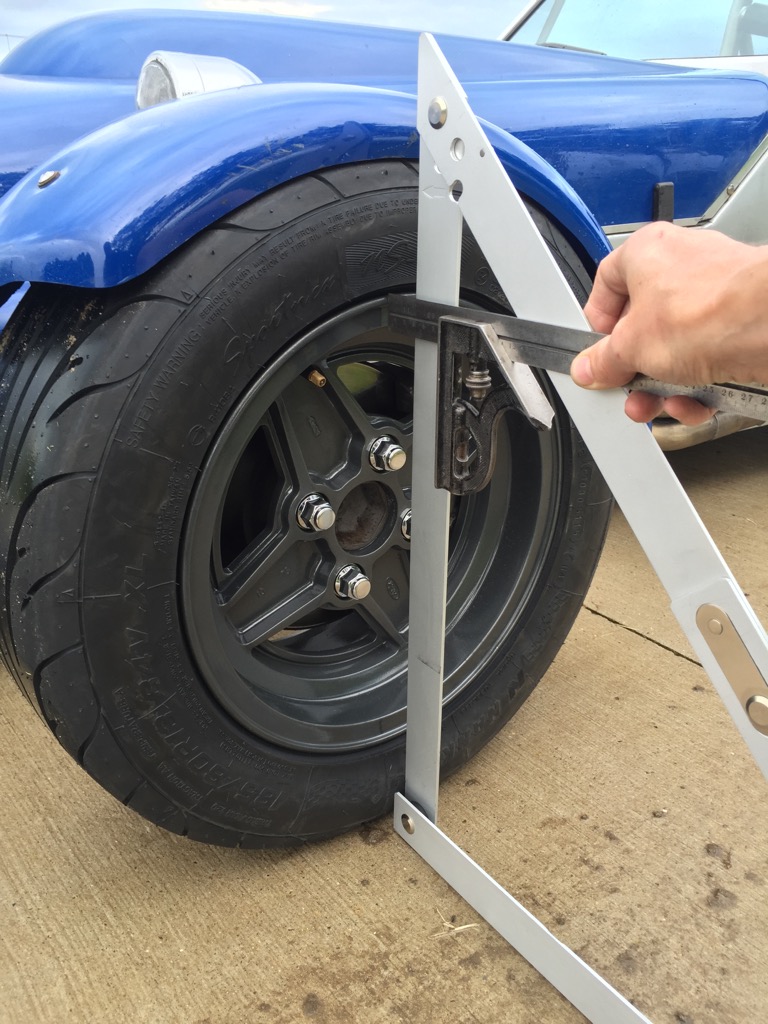

Deze laatste paar foto's zijn gemaakt op een betonnen fietspad hier in de buurt. Zo'n betonnen fietspad geeft een mooie vlakke vloer, perfect om de uitlijning van de auto op te controleren. De tweede foto is hoe ik camber meet (afstand van velg tot driehoek in mm's) en de derde foto de sporing m.b.v. een Trackace.
